Kao dobavljač ultrazvučnih mjerača razine, iz prve sam ruke svjedočio složenosti i izazovima koji dolaze s točnim mjerenjem razine tekućina u različitim industrijskim okruženjima. Jedan faktor koji često predstavlja značajne poteškoće je prisutnost pare. U ovom postu na blogu istražit ću kako para utječe na mjerenje ultrazvučnog mjerača razine i raspravljati o strategijama za ublažavanje tih problema.
Razumijevanje ultrazvučnih mjerača razine
Prije nego što istražimo utjecaj pare, pogledajmo ukratko kako rade ultrazvučni mjerači razine. Ovi uređaji rade na principu slanja ultrazvučnih valova prema površini tekućine. Kada ti valovi udare u površinu tekućine, reflektiraju se natrag na mjerač. Mjerenjem vremena koje je potrebno valovima da putuju do površine i natrag, mjerač može izračunati udaljenost do površine tekućine i, posljedično, razinu tekućine.
Kako para utječe na ultrazvučna mjerenja mjerača razine
Para može imati nekoliko štetnih učinaka na točnost mjerenja ultrazvučnog mjerača razine. Ti se učinci mogu općenito kategorizirati u tri glavna područja: apsorpcija, raspršenje i interferencija.
Apsorpcija
Para se sastoji od vodene pare koja ima sposobnost apsorbiranja ultrazvučnih valova. Dok ultrazvučni valovi putuju kroz paru, dio njihove energije apsorbiraju molekule vode u pari. Ova apsorpcija smanjuje intenzitet valova koji dopiru do površine tekućine i valova koji se reflektiraju natrag na mjerač. Kao rezultat toga, mjerač može primiti slabiji signal, što otežava precizno otkrivanje reflektiranih valova i mjerenje razine tekućine.
Količina apsorpcije ovisi o nekoliko čimbenika, uključujući gustoću pare i frekvenciju ultrazvučnih valova. Veće gustoće pare i niže ultrazvučne frekvencije općenito rezultiraju većom apsorpcijom. Na primjer, u visokotlačnom parnom okruženju gdje je gustoća pare relativno visoka, apsorpcija ultrazvučnih valova može biti prilično značajna, što dovodi do netočnih mjerenja razine.
Raspršivanje
Osim apsorpcije, para također može uzrokovati raspršivanje ultrazvučnih valova. Kapljice vode i para u pari djeluju kao male prepreke koje skreću ultrazvučne valove u različitim smjerovima. Ovo raspršivanje remeti normalnu putanju valova, uzrokujući njihovo odstupanje od planirane putanje. Kao rezultat toga, valovi možda neće izravno doći do površine tekućine ili se mogu reflektirati natrag na mjerač pod kutom, što za mjerač predstavlja izazov za precizno mjerenje vremena leta i izračunavanje razine tekućine.
Raspršivanje je posebno problematično u okruženjima gdje para sadrži velike kapljice ili gdje postoje turbulentni tokovi pare. U takvim slučajevima, ultrazvučni valovi mogu se raspršiti u više smjerova, što dovodi do gubitka snage signala i smanjenja točnosti mjerenja.
Smetnje
Para također može unijeti smetnje u ultrazvučno mjerenje mjerača razine. Prisutnost pare može stvoriti dodatne refleksije i odjeke unutar mjernog okruženja. Ove neželjene refleksije mogu ometati glavni signal reflektiran od površine tekućine, uzrokujući da mjerač pogrešno protumači signale i pruži netočna očitanja razine.
Na primjer, ako na stijenkama spremnika ili posude ima parnih džepova ili kondenzata, ultrazvučni valovi mogu se odbiti od tih površina i stvoriti lažne refleksije. Mjerač tada može zamijeniti ove lažne refleksije s refleksijom od površine tekućine, što dovodi do netočnih mjerenja razine.
Utjecaj na različite vrste ultrazvučnih mjerača razine
Prisutnost pare može utjecati na različite vrste ultrazvučnih mjerača razine u različitim stupnjevima. Pogledajmo neke uobičajene vrste:
Rs485 Ultrazvučni mjerač razine tekućine otporan na eksploziju
TheRs485 Ultrazvučni mjerač razine tekućine otporan na eksplozijudizajniran je za korištenje u opasnim okruženjima. Međutim, para još uvijek može predstavljati izazov njegovoj točnosti. Apsorpcija i raspršenje ultrazvučnih valova parom može smanjiti snagu signala, otežavajući učinkoviti rad mjerača u uvjetima visoke pare. U aplikacijama zaštićenim od eksplozije, gdje je točno mjerenje razine ključno za sigurnost, prisutnost pare može ugroziti pouzdanost mjerača.
Visokokvalitetni RS485 ultrazvučni mjerač razine tekućine otporan na eksploziju
TheVisokokvalitetni RS485 ultrazvučni mjerač razine tekućine otporan na eksplozijuje dizajniran za pružanje preciznijih i pouzdanijih mjerenja. Međutim, nije imun na učinke pare. Komponente visoke kvalitete ovog mjerača mogu pomoći u ublažavanju gubitka signala uzrokovanog apsorpcijom i raspršivanjem pare, ali u teškim uvjetima pare, točnost mjerenja još uvijek može biti smanjena.

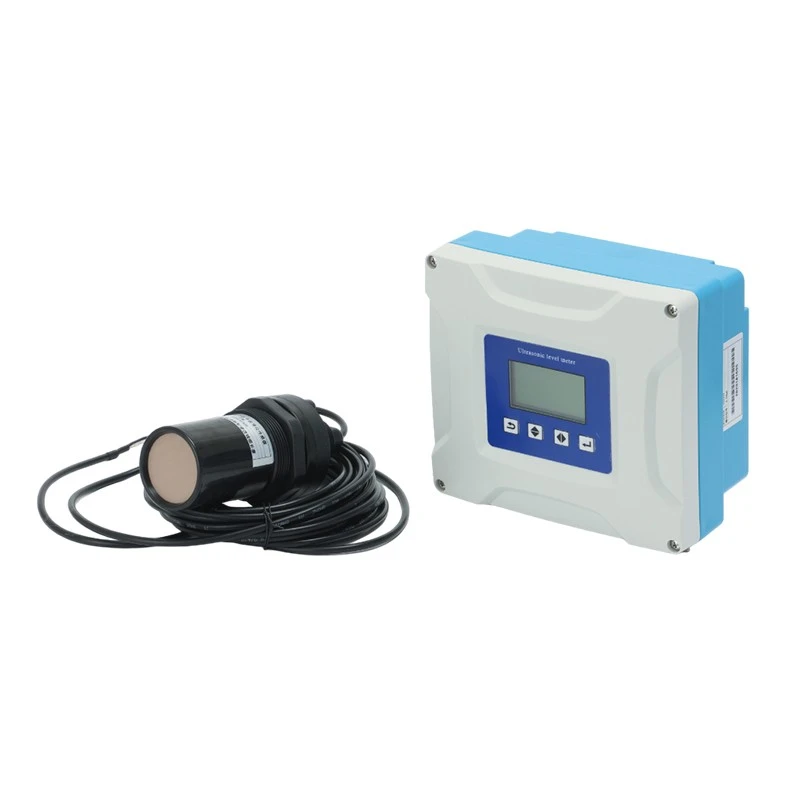

Četverožični ultrazvučni mjerač razine tekućine
TheČetverožični ultrazvučni mjerač razine tekućinenudi određene prednosti u pogledu prijenosa signala i napajanja. Međutim, para ipak može ometati njegov rad. Dodatna refleksija i raspršenje uzrokovano parom može poremetiti obradu signala četverožičnog mjerača, što dovodi do netočnih očitanja razine.
Strategije za ublažavanje učinaka pare
Unatoč izazovima koje predstavlja para, postoji nekoliko strategija koje se mogu primijeniti za poboljšanje točnosti mjerenja ultrazvučnog mjerača razine u okruženjima preplavljenim parom.
Podešavanje postavki mjerača
Jedan od najjednostavnijih načina za ublažavanje učinaka pare je podešavanje postavki ultrazvučnog mjerača razine. To može uključivati povećanje pojačanja prijemnika kako bi se pojačali slabi signali primljeni zbog apsorpcije i raspršenja. Međutim, preveliko povećanje pojačanja također može pojačati pozadinsku buku, pa to treba učiniti pažljivo. Osim toga, podešavanje frekvencije ultrazvučnih valova ponekad može pomoći. Na više frekvencije općenito manje utječe apsorpcija, ali mogu biti sklonije raspršenju, pa je potrebno uspostaviti ravnotežu na temelju specifičnih uvjeta pare.
Korištenje zaštite i izolacije
Zaštita ultrazvučnog mjerača razine od pare može biti učinkovita strategija. To se može postići ugradnjom štita ili pregrade između mjerača i izvora pare. Štit može spriječiti izravnu interakciju pare s ultrazvučnim valovima, smanjujući apsorpciju i raspršenje. Izolacija mjerača u zasebnoj komori s jasnom linijom vidljivosti površine tekućine također može pomoći u smanjenju utjecaja pare.
Korištenje tehnika obrade signala
Napredne tehnike obrade signala mogu se koristiti za filtriranje buke i smetnji uzrokovanih parom. Algoritmi digitalne obrade signala mogu se koristiti za prepoznavanje i odbacivanje lažnih refleksija i odjeka, poboljšavajući točnost mjerenja razine. Ove tehnike mogu povećati pouzdanost mjerača u okruženjima bogatim parom.
Zaključak
Prisutnost pare može značajno utjecati na točnost mjerenja ultrazvučnih mjerača razine. Apsorpcija, raspršenje i smetnje uzrokovane parom mogu dovesti do slabih signala, lažnih refleksija i netočnih očitanja razine. Međutim, razumijevanjem ovih učinaka i primjenom odgovarajućih strategija ublažavanja, moguće je poboljšati rad ultrazvučnih mjerača razine u okruženjima opterećenim parom.
Kao dobavljač ultrazvučnih mjerača razine, predani smo pružanju visokokvalitetnih proizvoda i rješenja kako bismo zadovoljili različite potrebe naših kupaca. Ako ste suočeni s izazovima s parom koja utječe na mjerenje razine ili ste zainteresirani saznati više o našim ultrazvučnim mjeračima razine, potičemo vas da nas kontaktirate radi detaljne rasprave. Naš tim stručnjaka spreman je pomoći vam u pronalaženju najboljeg rješenja za vašu specifičnu primjenu.
Reference
- "Tehnologija ultrazvučnog mjerenja razine" od Industrial Measurement Association
- "Para i njezini učinci na akustične signale" u Journal of Applied Acoustics
- Priručnici proizvođača za Rs485 ultrazvučni mjerač razine tekućine otporan na eksploziju, visokokvalitetni RS485 ultrazvučni mjerač razine tekućine otporan na eksploziju i četverožični ultrazvučni mjerač razine tekućine.
