Bok tamo! Kao dobavljač hidrostatskih mjerača razine, iz prve sam ruke vidio kako električne smetnje mogu zabrljati s ovim zgodnim uređajima. U ovom blogu podijelit ću nekoliko savjeta o tome kako zaštititi hidrostatski mjerač razine od električnih smetnji.
Razumijevanje problema
Prvo, razgovarajmo o tome što su električne smetnje i zašto je to velika stvar za hidrostatske mjerače razine. Električne smetnje, također poznate kao elektromagnetske smetnje (EMI) ili radiofrekventne smetnje (RFI), u osnovi su neželjeni električni signali koji mogu poremetiti normalan rad elektroničkih uređaja.
Hidrostatički mjerači razine rade mjerenjem tlaka stupca tekućine, koji se zatim pretvara u očitanje razine. Ovi se mjerači često koriste u industrijskim okruženjima gdje postoji mnogo električne opreme, motora i električnih vodova. Sve te stvari mogu generirati elektromagnetska polja koja mogu ometati osjetljivu elektroniku unutar hidrostatskog mjerača razine.
Kada je hidrostatski mjerač razine izložen električnim smetnjama, to može dovesti do netočnih očitanja, nepravilnog ponašanja ili čak potpunog kvara. To može predstavljati veliki problem u primjenama gdje je precizno mjerenje razine ključno, poput postrojenja za obradu vode, skladišta nafte i plina i postrojenja za kemijsku preradu.
Zaštita mjerača
Jedan od najučinkovitijih načina zaštite hidrostatskog mjerača razine od električnih smetnji je oklop. Zaštita uključuje stavljanje mjerača ili njegovih kabela u vodljivi materijal koji može blokirati ili preusmjeriti elektromagnetska polja.
Gauge Enclosure
Sam mjerač treba biti smješten u metalnom kućištu. Metali poput aluminija ili čelika odličan su izbor jer mogu djelovati kao Faradayev kavez. Faradayev kavez vodljivo je kućište koje blokira vanjska elektromagnetska polja. Kada je mjerač unutar pravilno uzemljenog metalnog kućišta, kućište apsorbira elektromagnetske valove i preusmjerava ih na tlo, sprječavajući ih da dopru do osjetljive elektronike unutar mjerača.
Zaštita kabela
Kabeli koji povezuju hidrostatski mjerač razine s kontrolnim sustavom također moraju biti zaštićeni. Oklopljeni kabeli imaju vodljivi sloj, obično izrađen od bakrene ili aluminijske folije, omotan oko vodiča signala. Ovaj zaštitni sloj djeluje kao barijera, sprječava vanjska elektromagnetska polja da induciraju neželjene struje u signalnim vodičima.
Provjerite je li oklop kabela pravilno uzemljen na oba kraja. Uzemljenje oklopa osigurava da su sve inducirane struje sigurno usmjerene na zemlju, umjesto da teku kroz signalne vodiče i uzrokuju smetnje.
Pravilno uzemljenje
Uzemljenje je još jedan ključni aspekt zaštite hidrostatskog mjerača razine od električnih smetnji. Dobar sustav uzemljenja pruža put niskog otpora za protok električne struje u zemlju, što pomaže stabilizirati električni potencijal i smanjiti učinke smetnji.
Uzemljenje mjerača
Sam hidrostatski mjerač razine trebao bi biti uzemljen. To se obično može učiniti spajanjem priključka za uzemljenje mjerača na pouzdanu točku uzemljenja, kao što je šipka za uzemljenje ili sustav uzemljenja zgrade. Ispravno uzemljenje pomaže u izjednačavanju električnog potencijala između mjerača i njegove okoline, smanjujući vjerojatnost elektrostatičkog pražnjenja i elektromagnetskih smetnji.
Uzemljenje sustava
Cijeli mjerni sustav, uključujući mjerač, kabele i kontrolnu opremu, trebao bi biti uzemljen pomoću zajedničke točke uzemljenja. To pomaže u sprječavanju petlji uzemljenja, koje su glavni izvor električnih smetnji. Petlja uzemljenja nastaje kada postoji više putova za protok električne struje između različitih dijelova sustava, stvarajući zatvorenu petlju. Kada elektromagnetska polja presijeku ovu petlju, mogu inducirati struje koje uzrokuju smetnje.
Izolacija
Izolacija se također može koristiti za zaštitu hidrostatskog mjerača razine od električnih smetnji. Izolacija uključuje odvajanje električnih krugova mjerača od ostatka sustava kako bi se spriječio prijenos električne buke.
Izolacija signala
Izolacija signala može se postići korištenjem izolacijskih pojačala ili opto-izolatora. Izolacijsko pojačalo koristi transformatore ili druge tehnike izolacije za prijenos signala od mjerača do upravljačkog sustava bez izravne električne veze. Ovo prekida električni put za smetnje, dopuštajući prolaz samo željenom signalu.
Optoizolatori koriste svjetlost za prijenos signala između ulaznog i izlaznog kruga. Oni osiguravaju električnu izolaciju pretvaranjem električnog signala u svjetlost, odašiljanjem preko optičke barijere, a zatim pretvaranjem natrag u električni signal. To učinkovito blokira prijenos bilo kakvih električnih smetnji između dva strujna kruga.
Izolacija napajanja
Izolacija struje je također važna. Korištenje izoliranih izvora napajanja za hidrostatski mjerač razine može spriječiti električni šum iz izvora napajanja da dopre do mjerača. Izolirani izvori napajanja koriste transformatore kako bi osigurali odvojeni električni izlaz koji je električno izoliran od ulaza. To pomaže u smanjenju učinaka smetnji naponskog voda na mjerač.
Izbjegavanje izvora smetnji
Uz gore navedene mjere, također je dobra ideja izbjegavati postavljanje hidrostatskog mjerača razine u blizini izvora električnih smetnji.
Električna oprema
Držite mjerač dalje od velikih električnih motora, generatora i transformatora. Ovi uređaji mogu generirati jaka elektromagnetska polja koja mogu ometati mjerač. Ako je moguće, postavite mjerač u zasebno kućište ili na mjesto koje je zaštićeno od ovih izvora.
Električni vodovi
Izbjegavajte provođenje kabela mjerača paralelno s visokonaponskim električnim vodovima. Električni vodovi mogu zračiti elektromagnetska polja, a provođenje kabela paralelno s njima može povećati vjerojatnost smetnji. Ako kabeli moraju križati strujne vodove, uvjerite se da se križaju pod pravim kutom kako biste smanjili izloženost elektromagnetskim poljima.
Zaključak
Zaštita hidrostatskog mjerača razine od električnih smetnji ključna je za osiguranje točnog i pouzdanog mjerenja razine. Korištenjem zaštite, odgovarajućeg uzemljenja, izolacije i izbjegavanjem izvora smetnji, možete značajno smanjiti rizik od električnih smetnji koje utječu na vaš mjerač.

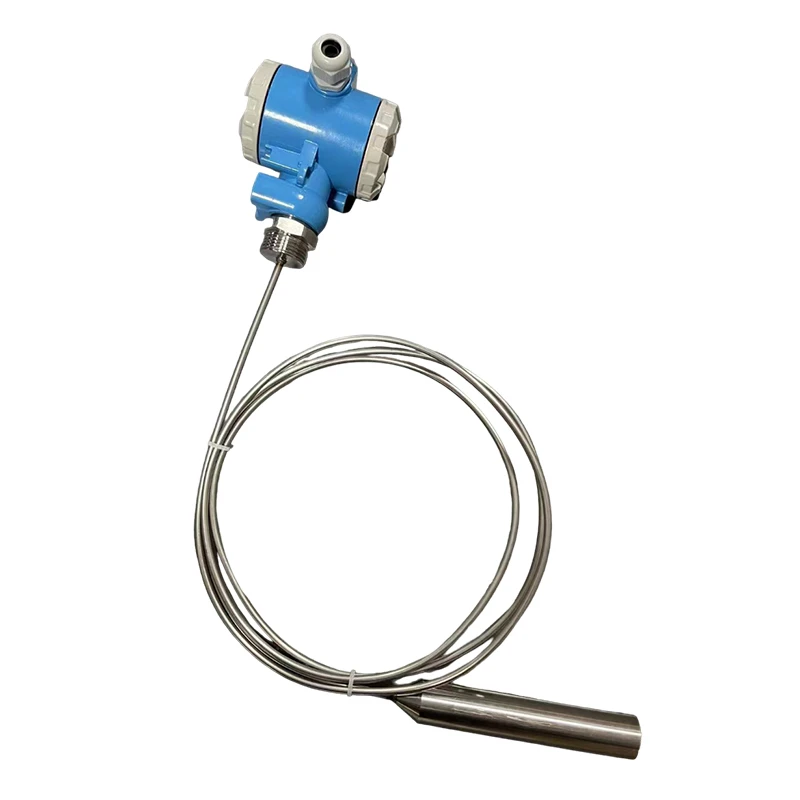

Ako ste na tržištu za visokokvalitetnim hidrostatskim mjeračem razine, mi ćemo vas pokriti. NašeHidrostatski mjerač razineje dizajniran s najnovijom tehnologijom za pružanje točnih i pouzdanih mjerenja razine, čak iu izazovnim okruženjima. Također nudimoPotopni odašiljač razine tekućineiUlazni mjerač razine statičkog tlakaza različite primjene.
Ako imate bilo kakvih pitanja ili ste zainteresirani za kupnju naših proizvoda, slobodno nam se obratite radi razgovora o nabavi. Ovdje smo da vam pomognemo pronaći najbolje rješenje za vaše potrebe mjerenja razine.
